户内小间距系列产品规格书
Product Specification
一、
一、主要技术参数
参数名称 | 产品型号 | P1.2 | P1.5 | P1.6 | P1.8 |
模组参数 | 像素结构 | SMD1010 | SMD1212 | SMD1212 | SMD1515 |
像素间距（mm） | 1.25 | 1.53846 | 1.667 | 1.86 | |
模组分辨率（Dots） | 256X128 | 208X104 | 192X96 | 172X86 | |
模组尺寸（mm） | 320X160 | 320X160 | 320X160 | 320X160 | |
箱体组成 | 模组组成（W×H） | 2X3 | 2X3 | 2X3 | 2X3 |
箱体尺寸（mm） | 640X480 | 640X480 | 640X480 | 640X480 | |
箱体分辨率（W×H） | 512X384 | 416X312 | 384X288 | 344X258 | |
箱体面积（m2） | 0.3 | 0.3 | 0.3 | 0.3 | |
常规重量（kg/pcs） | ≤7 | ≤7 | ≤7 | ≤7 | |
像素密度（pixel/㎡） | 640000 | 422500 | 360000 | 288907 | |
光学组成 | 白平衡亮度（cd/㎡） | ≥600 | ≥600 | ≥600 | ≥600 |
色温（K） | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 | |
水平视角（ °） | ≥160 | ≥160 | ≥160 | ≥160 | |
垂直视角（ °） | ≥140 | ≥140 | ≥140 | ≥140 | |
发光点中心距偏差 | <3% | <3% | <3% | <3% | |
亮度均匀性 | ≥97% | ≥97% | ≥97% | ≥97% | |
色度均匀性 | ±0.003Cx,Cy | ±0.003Cx,Cy | ±0.003Cx,Cy | ±0.003Cx,Cy | |
功耗 | 峰值功耗（W/㎡） | ≤700 | ≤700 | ≤700 | ≤700 |
平均功耗（W/㎡） | ≤250 | ≤250 | ≤250 | ≤250 | |
供电要求 | AC100～240V | AC100～240V | AC100～240V | AC100～240V | |
处理性能 | 驱动方式 | 恒流 | 恒流 | 恒流 | 恒流 |
扫描方式(S) | 1/64 | 1/52 | 1/48 | 1/43 | |
换帧频率（Hz） | 50/60 | 50/60 | 50/60 | 50/60 | |
灰度等级（Bit） | 13～16 | 13～16 | 13～16 | 13～16 | |
刷新率（Hz） | ≥3840 | ≥3840 | ≥3840 | ≥3840 | |
拼缝（mm） | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | |
平整度（mm | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | |
系统参数 | 播放软件 | LED通用 | LED通用 | LED通用 | LED通用 |
亮度调节方式 | 0～100级可调 | 0～100级可调 | 0～100级可调 | 0～100级可调 | |
视频输入方式 | DVI/HIDIM | DVI/HIDIM | 0～100级可调 | 0～100级可调 | |
控制方式 | 同步/异步 | 同步/异步 | 同步/异步 | 同步/异步 | |
使用参数 | 寿命（hrs） | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
平均无故障时间（hrs） | ≥2000 | ≥2000 | ≥2000 | ≥2000 | |
防护等级 | IP40 | IP40 | IP40 | IP40 | |
工作温度范围（℃） | -20～45 | -20～45 | -20～45 | -20～45 | |
存储温度范围（℃） | -40～85 | -40～85 | -40～85 | -40～85 | |
工作湿度范围（RH） | 10～85% | 10～85% | 10～85% | 10～85% | |
存储湿度范围（RH） | 10～90% | 10～90% | 10～90% | 10～90% |
二、 产品特点：
· 箱体采用压铸铝640*480mm尺寸,轻、薄，每箱≤7KG,
·采用4.2/4.6V供电， 比常规显示屏节能≥15%；
·易于维护，单人就可实现前维护工作；
·亮度可根据客户需求选择低亮，高亮模式；
·高清，高分辨率2K/4K/8K显示，观看无颗粒感，减少视觉疲劳；
·根据客户要求定制合适的航空箱，方便，快捷运输，转移等。

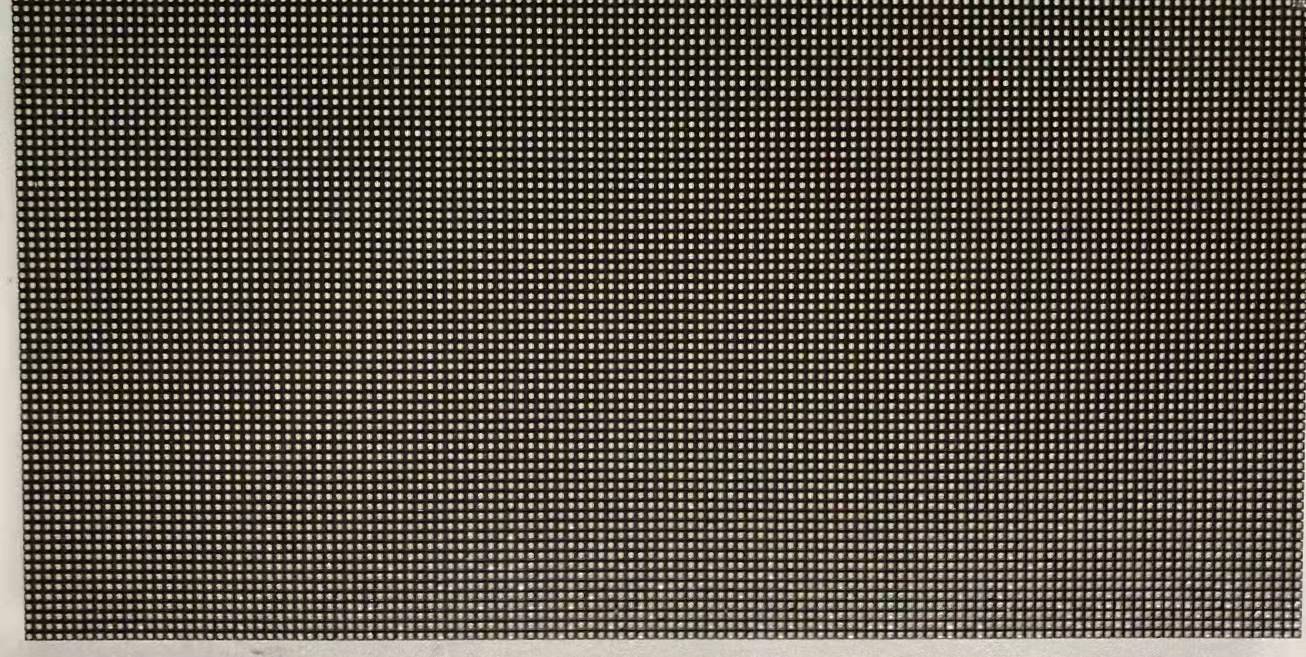

三、 模组图片展示
模组单元
模组特点：
·模组与HUB采用软连接方式，信号传输稳定；
·模组统一采用尺寸320*160mm ；
·模组对开设计，提高屏体刷新率和稳定的显示效果；
·模组采用雾面灯和波纹面罩减少反光，在亮光环境下依旧清晰可见；
·模组采用SMD1010/1212/1515灯珠，散热好，无色块；
·模组可前、后维护，维前护无需预留维修通道，大大节省使用空间；
·采用PWM格式，高刷新恒流驱动IC；
·产品亮度/色度显示均匀，具有配光曲线性佳的优点；
·真正的低亮，高灰技术，显示的画面层次感和鲜艳度高于同类产品。

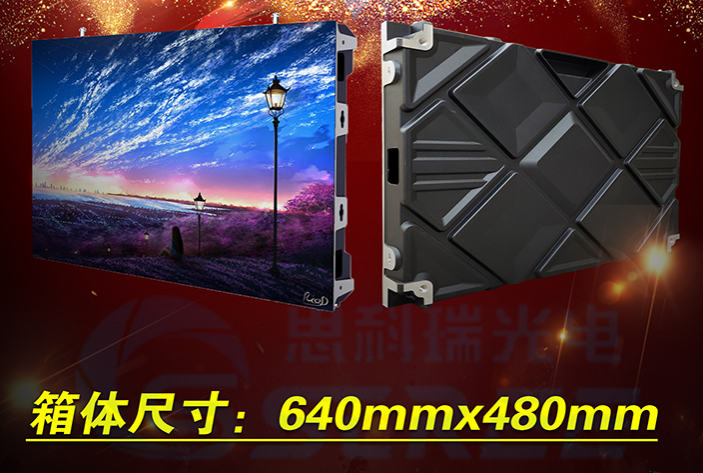

四、 箱体图片展示
箱体特点：
·箱体采用640*480mm压铸铝，适配所有 320*160mm模组；
·箱体可拼内弧，无缝拼接，灵活应用于各种场所；
·箱体吊装/固定安装，基本能满足客户各种需求；
·箱体电源和信号全部内走线，美观，高端，大气；
·箱体电源和系统均可双备份，为产品不间断稳定运行保驾护航；
·箱体设计有漏电保护和专业散热通道，安全，可靠；
·箱体自动适应感光调节，不会因环境变化影响显示效果。
